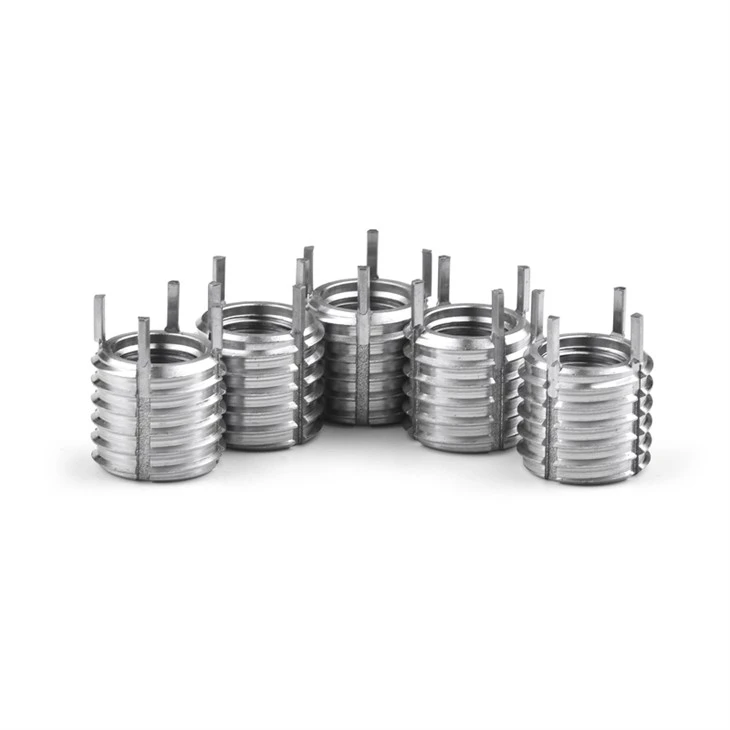

Дія "Вкладка блокування", яка запобігає обертанню через вібрацію або торсію, комерційні вкладки для блокування ключів можуть використовуватися в широкому спектрі матеріалів і застосунків. Комерційна вкладка для блокування ключів доступна з вуглецевої та нержавіючої сталі, як дюймовий, так і метричний серії, і поставляються у стилях «Тонка стінка», «Надмірна міцність», «Надмірна потужність» та «Солід». Вставки для фіксації ключів пропонуються окремо або в комплекті.
Матеріал : з вуглецевої сталі - C1215 або еквівалент
У нержавіючої сталі - 303 або еквівалент
Ключі - 302 CRES або еквівалент
Оздоблення : вуглецева сталь - фосфат цинку
Нержавіюча сталь - пасивована
Допуски : ± 0,10 дюйма або ± .25 мм, якщо не вказано інше.
Особливості :
• Не дотик до обриву
• Не потрібно інструменту попереднього намотування
• Простота встановлення та видалення
• Встановлюється зі стандартними свердлами та кранами
• Може використовуватися у багатьох видах матеріалів
• Ключі подають позитивний механічний замок проти обертання
• Вкладиші для індустріального стилю можна придбати в об'ємних кількостях або наборах
Типові програми :
• Вантажівки, позашляховики
• Машини, Малі двигуни
• Прес-форми, інструменти та штампи
• Завдання МРО
Номер деталі :
Тонка стінка - дюймова серія | |||||||||||
Вставити | Установка | Видалення | |||||||||
Частина вуглецю | Частина з нержавіючої сталі | Внутрішня нитка класу 3В | Зовнішня нитка (Мод.) Клас 2А | Довжина в. | Частина інструменту інсталяції | Торкніться розміру свердла | Діаметр C'Sink +.010 / -. 000 | Торкніть нитку | Дриль | ||
Розмір класу 2В | Хв. Глибина | Розмір | Глибина | ||||||||
25921 | 26321 | 10-24 | 5 / 16-18 | 0,31 | 24721 | Я | 0,32 | 5 / 16-18 | 0,37 | 7/32 | 1/8 |
26121 | 26521 | 10-32 | |||||||||
25922 | 26322 | 1 / 4-20 | 3 / 8-16 | 0,37 | 24722 | Q | 0,38 | 3 / 8-16 | 0,43 | 9/32 | 3/16 |
26122 | 26522 | 1 / 4-28 | |||||||||
25923 | 26323 | 5 / 16-18 | 7 / 16-14 | 0,43 | 24723 | Х | 0,44 | 7 / 16-14 | 0,50 | 11/32 | 3/16 |
26123 | 26523 | 5 / 16-24 | |||||||||
25924 | 26324 | 3 / 8-16 | 1 / 2-13 | 0,50 | 24724 | 29/64 | 0,51 | 1 / 2-13 | 0,56 | 13/32 | 3/16 |
26124 | 26524 | 3 / 8-24 | |||||||||
25925 | 26325 | 7 / 16-14 | 9 / 16-12 | 0,56 | 24725 | 33/64 | 0,57 | 9 / 16-12 | 0,62 | 15/32 | 3/16 |
26125 | 26525 | 7 / 16-20 | |||||||||
25926 | 26326 | 1 / 2-13 | 5 / 8-11 | 0,62 | 24726 | 37/64 | 0,63 | 5 / 8-11 | 0,68 | 17/32 | 3/16 |
26126 | 26526 | 1 / 2-20 | |||||||||
Серія важких режимів | |||||||||||
Вставити | Установка | Видалення | |||||||||
Частина вуглецю | Частина з нержавіючої сталі | Внутрішня нитка класу 3В | Зовнішня нитка (Мод.) Клас 2А | Довжина в. | Частина інструменту інсталяції | Торкніться розміру свердла | Діаметр C'Sink +.010 / -. 000 | Торкніть нитку | Дриль | ||
Розмір класу 2В | Хв. Глибина | Розмір | Глибина | ||||||||
25900 | 26300 | 8-32 | 5 / 16-18 | 0,31 | 24700 | Я | 0,32 | 5 / 16-18 | 0,37 | 7/32 | 1/8 |
25901 | 26301 | 10-24 | 3 / 8-16 | 0,31 | 24701 | Q | 0,38 | 3 / 8-16 | 0,37 | 9/32 | 1/8 |
26101 | 26501 | 10-32 | |||||||||
25902 | 26302 | 1 / 4-20 | 7 / 16-14 | 0,37 | 24702 | Х | 0,44 | 7 / 16-14 | 0,43 | 11/32 | 3/16 |
26102 | 26502 | 1 / 4-28 | |||||||||
25903 | 26303 | 5 / 16-18 | 1 / 2-13 | 0,43 | 24703 | 29/64 | 0,51 | 1 / 2-13 | 0,50 | 13/32 | 3/16 |
26103 | 26503 | 5 / 16-24 | |||||||||
25904 | 26304 | 3 / 8-16 | 9 / 16-12 | 0,50 | 24704 | 33/64 | 0,57 | 9 / 16-12 | 0,56 | 15/32 | 3/16 |
26104 | 26504 | 3 / 8-24 | |||||||||
25905 | 26305 | 7 / 16-14 | 5 / 8-11 | 0,62 | 24705 | 37/64 | 0,63 | 5 / 8-11 | 0,68 | 17/32 | 3/16 |
26105 | 26505 | 7 / 16-20 | |||||||||
25906 | 26306 | 1 / 2-13 | 3 / 4-16 | 0,62 | 24706 | 45/64 | 0,76 | 3 / 4-16 | 0,68 | 21/32 | 3/16 |
26106 | 26506 | 1 / 2-20 | |||||||||
25907 | 26307 | 9 / 16-12 | 3 / 4-16 | 0,81 | 24707 | 45/64 | 0,76 | 3 / 4-16 | 0,94 | 21/32 | 3/16 |
26107 | 26507 | 9 / 16-18 | |||||||||
25908 | 26308 | 5 / 8-11 | 7 / 8-14 | 0,87 | 24708 | 53/64 | 0,88 | 7 / 8-14 | 1.00 | 25/32 | 5/16 |
26108 | 26508 | 5 / 8-18 | |||||||||
25909 | 26309 | 3 / 4-10 * | 1 1 / 8-12 | 1.12 | 24709 | 1 1/16 | 1.14 | 1 1 / 8-12 | 1,31 | 31/32 | 5/16 |
26109 | 26509 | 3 / 4-16 * | |||||||||
25910 | 26310 | 7 / 8-9 * | 1 1 / 4-12 | 1,25 | 24710 | 1 3/16 | 1,27 | 1 1 / 4-12 | 1,44 | 1 3/32 | 5/16 |
26110 | 26510 | 7 / 8-14 * | |||||||||
25911 | 26311 | 1-8 * | 1 3 / 8-12 | 1,37 | 24711 | 1 5/16 | 1,39 | 1 3 / 8-12 | 1.56 | 1 7/32 | 5/16 |
26111 | 26511 | 1-12 * | |||||||||
26112 | - | 1-14 * | |||||||||
Встановлення та видалення :
